Ürün Detayı

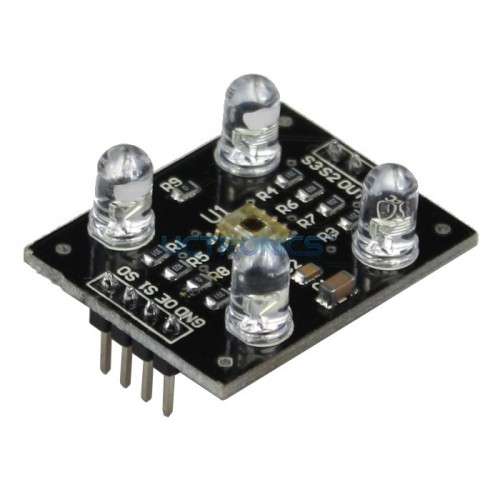

Renk sensör kartının üzerinde TC230 RGB sensör çipi ve 4 adet beyaz led bulunmaktadır. TC230 neredeyse görülebilir tüm ışıkları algılayabilir.TC230 entegresinde fotodedektör dizileri bulunmaktadır.Kırmızı,Mavi,Yeşil filtre ve filtresiz array bulunmaktadır. Her renk bu filtrelerden geçirilerek renk ayırt edilir.Cihazın üzerinde dahili olarak osilatör bulunmaktadır.Bu osilatör seçilen rengin yoğunluğu ve Frekansıyla orantısal bir kare dalga sinyal üretir.
Teknik Detaylar
2.7V ile 5.5V arası
Programlanabilir Renk ve Full Scale çıkış Frekansı ayarlama
Düşük güç tüketim modu
Direkt olarak mikrodenetleyiciye bağlanabilir.
S0-S1:Seçilen girişlere göre Frekansı ayarlama
S2-S3:Seçilen girişe göre Fotodiyotun belirlenmesi
Out Pin:Çıkış Frekansı
EO pin:Çıkış Frekansı Enable Pini(Active low )
TCS230 Renk Tanıma Prensibi
Renk Filtresi seçildiğinde ,TCS230 yalnızca belirli bir rengi geçirir ve diğer tüm renklerin geçmesini engeller.
Örneğin Kırmızı filtre seçildiyse,Yalnızca kırmızı renk oluşturulur diğer mavi ve yeşil renkler engellenir.
TCS230 4 adet fotodiyota sahiptir.Kırmızı,Mavi,Yeşil,Clear
Fotodiyot seçimi için alttaki tabloyu kullanabilirsiniz.
Arduino Bağlantı Tablosu
