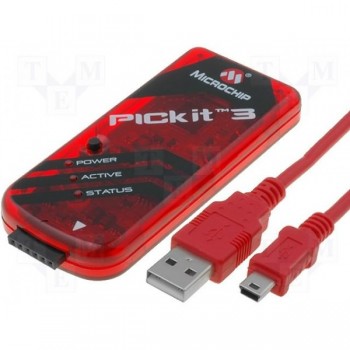

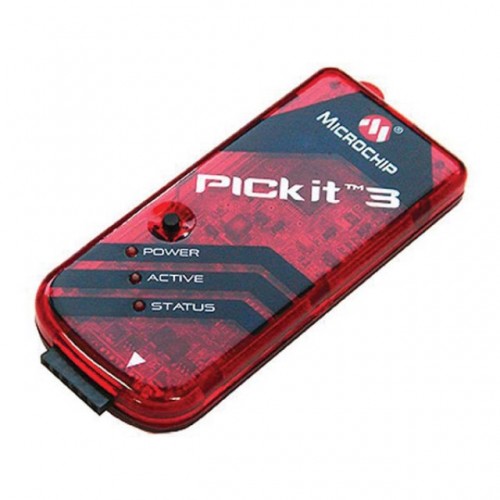

Microchip'in PICkit ™ 3 devre hata ayıklayıcı / programcısı, düşük maliyetli bir donanım hata ayıklayıcı ve programcı sağlamak için Flash bellekli her bir çipte bulunan devre içi hata ayıklama mantığını kullanıyor. Devre dışı hata ayıklama, düşük maliyet ve hata ayıklama için gereken en az ek donanım dahil olmak üzere yararlar sağlar. Pahalı soketler veya adaptörler de gerekli değildir.

PICkit 3, herhangi bir PIC ® mikro denetleyiciyi bir düğmeye basarak da yeniden programlayabilir . PICkit 3 devre hata ayıklayıcı / programcı bir üretim programcısı değildir. Yalnızca geliştirme amaçlı kullanılmalıdır.

MPLAB PICkit 3 hata ayıklama ve PIC ve dsPIC programlanmasına olanak tanır ® güçlü grafik kullanıcı arayüzünü kullanarak en uygun fiyata Flaş mikrodenetleyiciler MPLAB X tümleşik geliştirme ortamı (IDE). MPLAB PICkit 3, tam bir hız USB arabirimi kullanarak tasarım mühendisinin bilgisayarına bağlanır ve Microchip hata ayıklama (RJ-11) konektörü (MPLAB ICD 2, MPLAB ICD 3 ve MPLAB REAL ICE ile uyumlu) üzerinden hedefe bağlanabilir. . Bağlayıcı, devre içi hata ayıklamayı ve In-Circuit Serial Programming ™ uygulamak için iki cihaz G / Ç pini ve sıfırlama hattı kullanır. PICkit 3'le programlama için daha eski yazılımlar için, lütfen Microchip'in arşivlerini ziyaret edin .

Başlık Bilgisi

Bazı 8, 14 ve 18 pinli aygıtlar, hata ayıklama için özel bir MCU'lu küçük üstbilgi panoları kullanır. Bu özel MCU, PICkit 3 iletişimi için fazladan pinlere sahiptir ve bu nedenle, uygulama için tüm pimlerin kullanılmasına izin verir. Başlık panosu programlama için kullanılmıyor veya gerekli değildir. Ancak, bu aygıtların hata ayıklarken üstbilgi kullanılmalıdır.
