Ayrıntılar;

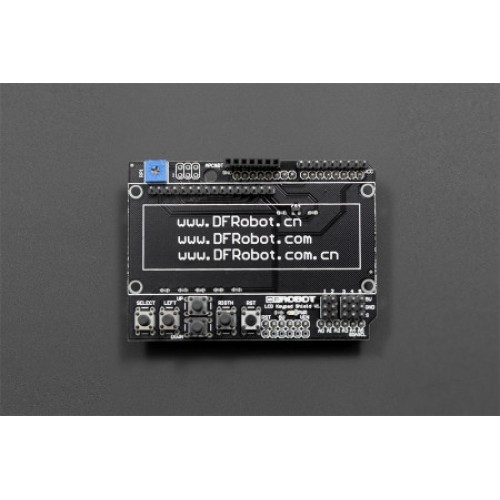

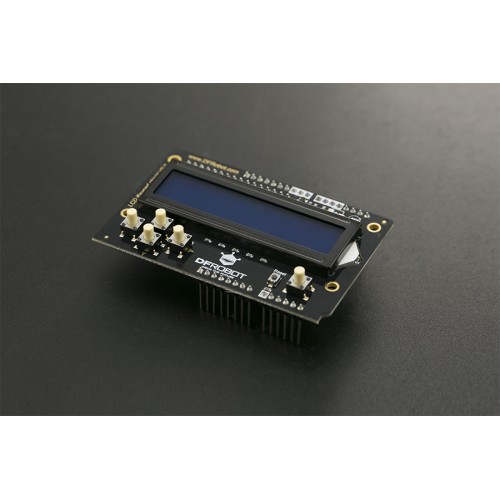

Arduino ve diğer varyantlar için çok popüler bir LCD Tuş Takımı kalkan . 2x16 LCD ekran ve 6 anlık basma düğmesi içerir. Pencere 4, 5, 6, 7, 8, 9 ve 10, LCD ile arabirim yapmak için kullanılır. Beş basmalı düğmeyi okumak için yalnızca bir Analog Pin 0 kullanılır. LCD ekran, kontrast ayarı ve arka aydınlatma açma / kapama işlevlerini destekler. Ayrıca kolay analog sensör takıp çıkartmak için DFRobot renk koduyla beş adet analog pime sahiptir. Yerleşik LED , gç açık olduğunu gösterir.

Bu ldd arduino kalkanında 5 tuş vardır - seçimler, yukarı, sağ, aşağı ve sol menüler arasında dolaşmanıza ve büyük bir kalkan kulesi gerektirmeden doğrudan Arduino projenize eklenmiş bir panelden seçimler yapmanıza olanak tanır.

Bu tasarım, algılayıcıları pimlerin geri kalanına bağlamaya ve oyun oynarken bile butonlarla izleme veya menü seçimi için kullanmanıza olanak tanır. Proje uygulamaları, sınama veya hata ayıklama gerektirir. Bilgisayara erişilemediğinde, çoğu durumda bilgilerin görüntülenmesi yardımcı olur. Bilgisayara bağlı olmayan bir şey inşa etmeyi planlıyorsanız ve durumu yerine koyduğunuzda neler olup bittiğini kontrol etmeniz gerekiyorsa, bu ek programın iyi çalıştığından emin olmak için çok değerli olacaktır.

Kullanılan LCD pimleri yalnızca kullanılmayan parçaları bırakarak kartonun üst tarafına maruz kalmaz. Bu şekilde, tahtanın üstündeki LCD pimlerle çakışma artık olmaz. Bu tasarım, robotunuzla veri iletimini sağlamak için bir APC / Bluetooth v3 soketi içerir.

Kalkan, Uno, Duemilanove, Diecimilla vs. gibi 'klasik' Arduino için tasarlandı.

1602 Arduino projeleri için LCD Tuş Takımı Kalkanı

Özellikler;

• Çalışma Gerilimi: 5V
• 5 Özel bir menü kontrol paneli sağlamak için düğmelere basın
• Arduino programını sıfırlamak için RST düğmesi
• Arka plan ışığı ayarlamak için bir potansiyometreyi entegre edin
• Kullanılan pin:
  • D4-D7 -> LCD Veri iletimi
  • D8 -> Kayıt Seçimi
  • D9 -> Pimi etkinleştir
  • D10 -> Arka ışık kontrolü
• Kablosuz cihazları bağlamak için APC & BT pin başlığı, doğrudan uyumludur:
• Genişletilmiş kullanılabilir G / Ç pimleri
• Hızlı sensör genişletmesi için standart DFRobot konfigürasyonlu Genişletilmiş Analog Pinout
• Boyut: 80 x 58 mm (3,15 x 2,28 inç)
•
